проемы и отверстия в перекрытии



Прорезка и металлоусиление проемов в плитах перекрытия

Проемы в перекрытии методом алмазной резки с усилением
Проемы в плитах перекрытия - прорезка и усиление

Особенности работ по прорезке проемов в перекрытии

Проемы в ж/б плитах перекрытия выполняются методом алмазной резки. В некоторых случаях примененяется технология алмазного сверления (серия отверстий "строчкой" по периметру вырезаемого проема).
Специфика организации работ по устройству проема в плитах перекрытия состоит в необходимости обеспечить безопасное опускание отделяемых фрагментов перекрытия, не допустить их обламывание и неконтролируемое падение (обрушение).
Для этого либо монтируются временные подпорные конструкции, либо организуется предварительное вывешивание отделяемых фрагментов с использованием тали (лебедки) "в натяг".
В ряде случаев (малая высота, достаточная прочность монолитной ж/б плиты перекрытия) возможно организовать прорезку проема с последовательным отсечением небольших фрагментов плиты перекрытия с последующим контролируемым падением на подготовленное основание.

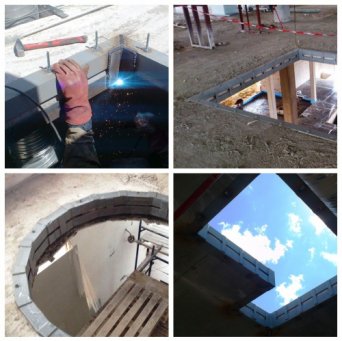

Металлоусиление проемов в перекрытии

Металлоусиление прорезаемого проема в перекрыти предназначено для компенсации частичного снижения прочности (несущей способности) плиты перекрытия в зоне организации проема и обычно представляет собой конструкцию из верхней и нижней рамы, смонтированную по периметру проема. Подробнее о конструкции металлоусиления и его стоимости - читайте здесь


Отверстия в плитах перекрытия

Сверление отверстий в перекрытии

Используя технологию алмазного сверления (бурения) в плитах перекрытия выполняют отверстия для прокладки вентиляционных коробов, труб канализации, отопления и водоснабжения, лотков электрических и слаботочных сетей.
Сложности здесь те же, что и при устройстве проемов в перекрытии - риск неконтролируемого падения высверленных кернов. После того, как плита перекрытия просверлена, образовавшийся керн, находящийся в алмазной коронке, может просто выпасть из нее.
Мероприятия, направленные на предотвращение случаев падения - монтаж временных подпорных конструкциий, либо организация контролируемого падения высверленных кернов на демпфирующую платоформу из досок на автомобильных покрышках.

Стоимость алмазного сверления отверстий в перекрытии

Цена отверстия зависит от диаметра отверстия, материала и толщины перекрытия. Предварительную цену на сверление отверстий в перекрытии можно посмотреть здесь
Отверстия в перекрытии методом алмазного сверления
Круглые отверстия в перекрытиях под коммуникации

Стоимость организации проемов в перекрытии

Стоимость сверления в перекрытии круглых отверстий диаметром от 25 до 500 мм смотрим здесь
Стоимость прорезки и металлоусиления проема в перекрытиях рассчитывается индивидуально. Цена зависит от размеров проема, толщины и типа плиты перекрытия (монолитная или пустотная), марки бетона, степени его армированности и ряда других факторов.
Для ориентировочной оценки в таблице представлена стоимость прорезки проема в ж/б плите перекрытия размером 1,0х1,0 м и стандартного металлоусиления (обрамление уголком) с учетом стоимости металла и расходных материалов.
Прорезка проема выполняется с разделением вырезаемого фрагмента на части массой до 45 кг методом алмазной резки.
Указанные в таблице цены действительны при выполнении работ по алмазной прорезке проема швонарезчиком.
В случае невозможности применения швонарезчика для прорезки проема используется ручные резчики, керносверлильные установки, стенорезная или канатная машина.
Толщина плиты перекрытия Прорезка проема Усиление проема
пустотная 220 мм 15 000 руб 14 000 руб
 монолит 100 мм 7 500 руб 12 000 руб
монолит 200 мм 18 400 руб 17 600 руб
монолит 300 мм 33 100 руб 21 200 руб
более 300 мм договорная договорная

Наши сотрудники всегда готовы проконсультировать вас по стоимости и порядку проведения работ и предложить оптимальное решение стоящей перед вами задачи. Просто позвоните нам или закажите обратный звонок!
Наш телефон: +7 (495) 506-82-62, мы на связи каждый день, с 10.00 до 20.00


Порядок организации работ по устройству проема в перекрытии

Заказ на изготовление проема в перекрытии методом алмазной резки

Вы звоните нам или заказываете обратный звонок, наш сотрудник выясняет, что надо сделать, какие стоят задачи, есть ли проект устройства проема, при необходимости наш специалист выезжает на место проведения работ, это бесплатно. Выяснив объем и характер предстоящих работ мы рассчитываем их стоимость и согласовываем время работ, уточняем адрес и контактный телефон для связи и формируем Заказ.

Перед началом работ

Ко времени, определенном в Заказе, наши сотрудники прибывают на место проведения работ по устройству проема. Вместе с представителем Заказчика уточняют детали, убеждаются в возможности проведения запланированных работ (на объекте есть вода и электричество, организован доступ к месту работ), согласовывают уточнения и дополнения к Заказу. При необходимости организуется защита объекта от брызг и отвод воды, монтируются временные конструкции и подъемное оборудование.

Прорезка проема

По нанесенной разметке, с использованием специализированного инструмента и оборудования, методом алмазной резки вырезаемый под проем участок перекрытия частично или полностью отделяется от основной строительной конструкции и делиться на части, которые демонтируются и распределенно складируются в зоне проведения работ.Резка ведется с подачей воды в зону реза, что обеспечиваеит связывание образуюшейся строительной пыли и охлаждение режущего диска.

Металлоусиление проема

По периметру вырезанного проема монтируется металлоусиливающая конструкция. Сборка и монтаж усиления производится с использованием ручной электродуговой сварки и/или резьбовых соединений (по проекту). Все металлические элементы для защиты от коррозии грунтуются (ГФ-21 или аналог), зазоры и полости между стеной и усиливающей металлоконструкцией зачеканиваются цементно-песчаной расширяющейся смесью типа НЦ.

Приемка и оплата

Результаты работ наши сотрудники представляют Заказчику. Стороны подписывают Акт приемки-сдачи и осуществляют расчет за выполненные работы. Оплату возможно осуществить наличными, переводом на карту Сбербанка, Альфа-банка или банка Тинькофф, безналичным платежом по банковским реквизитам.

Примеры выполненных отверстий и проемов в перекрытиях - условия проведения работ и применяемые технологии



Проем в межэтажном перекрытии из монолитного железобетона для монтажа лестницы в двухуровневой квартире на Петровском бульваре

Задача и исходные данные

Владелец двух квартир, расположенных на 3-м и 4-м этажах, одна под другой, захотел объединить эти пространства и поручил подрядной организации, выполняющей для него капитальный ремонт и отделку этих квартир, сделать между ними лестницу. Межэтажное перекрытие выполнено в виде монолитной железобетонной плиты толщиной 300 мм с дополнительным армированием в местах примыкания к несущим колоннам. Размер проема под лестницу, разработанный архитектором и проектировщиками заказчика, составил 4,0х1,2 метра.
Основное требование управляющей компании по порядку и способу выполнения работ по организации проема в перекрытии: отделение вырезаемого фрагмента от основной строительной конструкции должно выполняться без применения ударного инструмента (бетоноломы, отбойные молотки и т.п.), исключительно методом алмазной резки и недопущение падения вырезаемого фрагмента или его частей на низлежащее перекрытие.
Оценив сложность и трудоемкость предстоящих мероприятий по устройству межэтажного проема, представитель подрядной сторительной организации обратился к нам (компания БуримБетон) с предложением выполнить комплекс работ по прорезке проема, демонтажу и выносу образовавшегося строительного мусора.

Требования и ограничения на применяемые технологии при прорезке проема

  • Отделение демонтируемого фрагмента от основной строительной конструкции исключительно методом алмазной резки
  • Опускание отделенного фрагмента или его частей без их падения на низлежащее перекрытие
  • Вынос образовавшегося строительного мусора вручную (по лестнице с 3-го этажа, лифт отсутствует)
С учетом этих требований и ограничений нами было принято решение о следующем порядке производства работ:

Порядок производства работ и применяемые технологии

  1. Разметка положения вырезаемого проема на межэтажной плите перекрытия согласно проектной документации
  2. Высверливание отверстий ф150 мм (алмазное сверление) в углах проема и по длинным сторонам в местах пересечения продольных и поперечных резов для предотвращения "запилов" при резке плиты перекрытия
  3. Монтаж цепной тали грузоподъемностью до 2-х тонн над прорезаемым проемом для бережного опускания отделяемых фрагментов и организация демпфирующей площадки (щит из досок на автомобильных покрышках) на 3-м этаже, под прорезаемым проемом
  4. Последовательное отделение (электрическим швонарезчиком, методом алмазной резки) частями до 800 кг вырезаемого фрагмента межэтажной плиты с предварительным креплением отделяемых частей плиты к такелажу тали (всего 4 части)
  5. После отсечения участка плиты - аккуратное опускание отделенной части на демпфирующую площадку с применением цепной тали
  6. Рассечение арматурного каркаса отсеченного и опущенного на демпфирующую площадку фрагмента пререкрытия ручными алмазными резчиками и разрушение на части массой до 50 кг (для обеспечения возможности выноса вручную)
  7. Сбор образовавшегося строительного мусора в мешки и их распределенное складирование на перекрытии
  8. Повтор п.п.4-7 (три раза, по количеству частей вырезаемого фрагмента)
  9. Вынос строительного мусора по лестнице с 3-го этажа вручную и загрузка в контейнер

Заключение

Работы по прорезке проема для лестницы размером 4,0х1,2 м в монолитной ж/б плите перекрытия толщиной 300 мм были выполнены нами за 4 рабочих дня
Выбранные методы позволили учесть все требования заказчика (его архитекторов и конструкторов) и соблюсти ограничения Управляющей компании по технологии и порядку проведения работ
Замечаний от представителей строительной компании, привлекшей нас к этим работам, по качеству, порядку и срокам их выполнения нет. В результате заказчик получил проем в межэтажном перекрытии для устройства лестницы а мы - еще одного постоянного клиента )
